Überkopf-Wecker / Frontplatten

Frontplatten

Alle Maße sind in Millimeter angegeben!

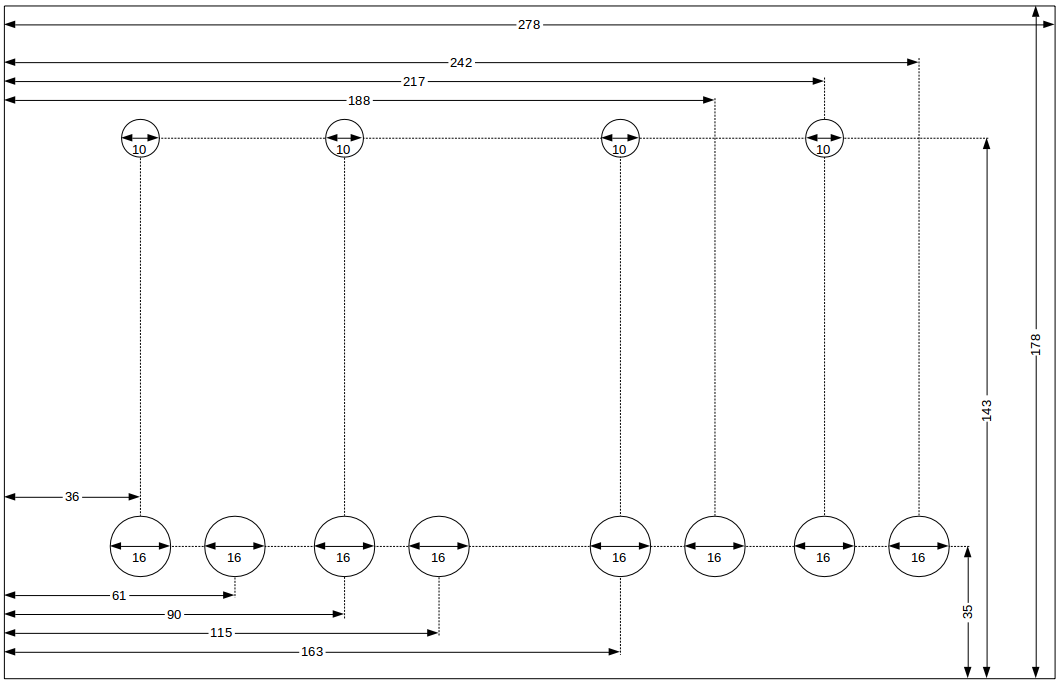

Download obere-frontplatte.pdf

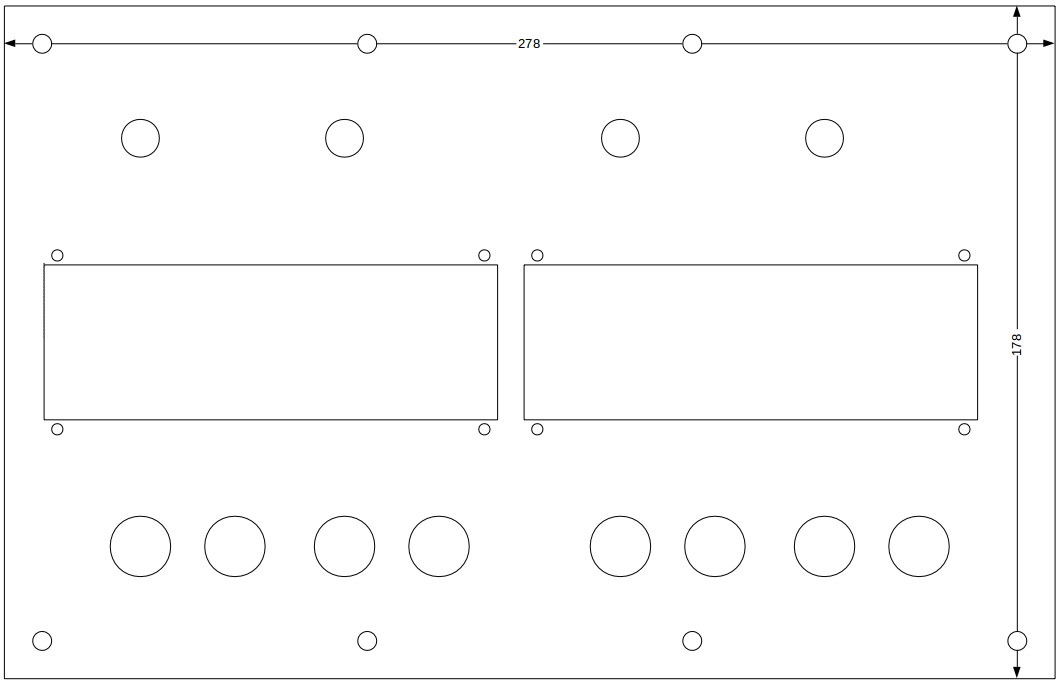

Untere Frontplatte – Abmessungen

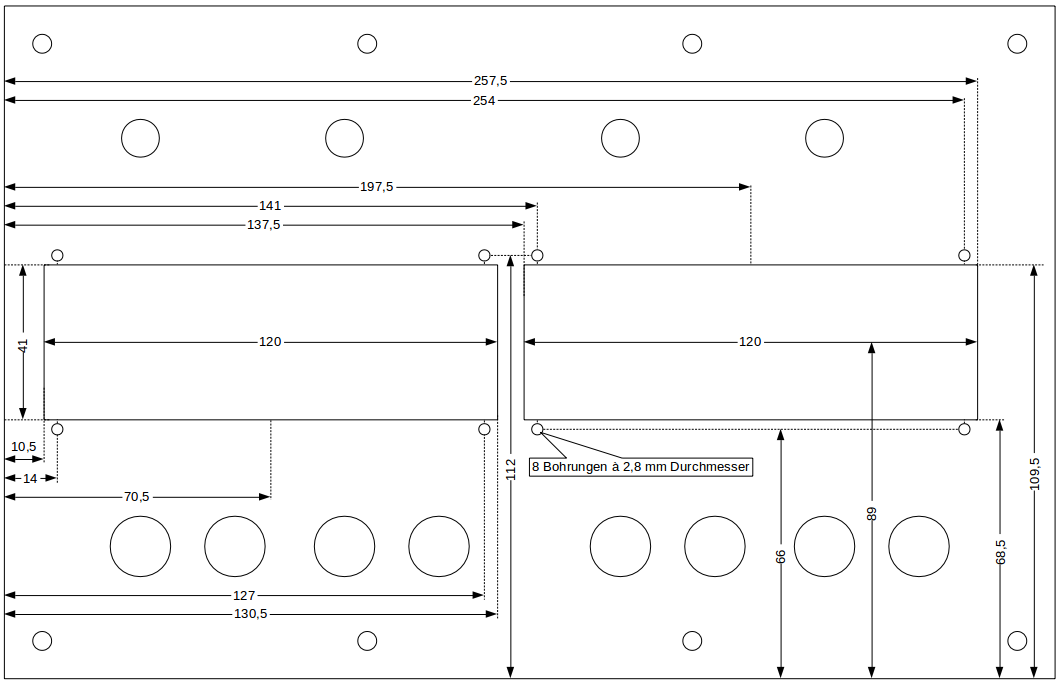

Untere Frontplatte – Displayausschnitte

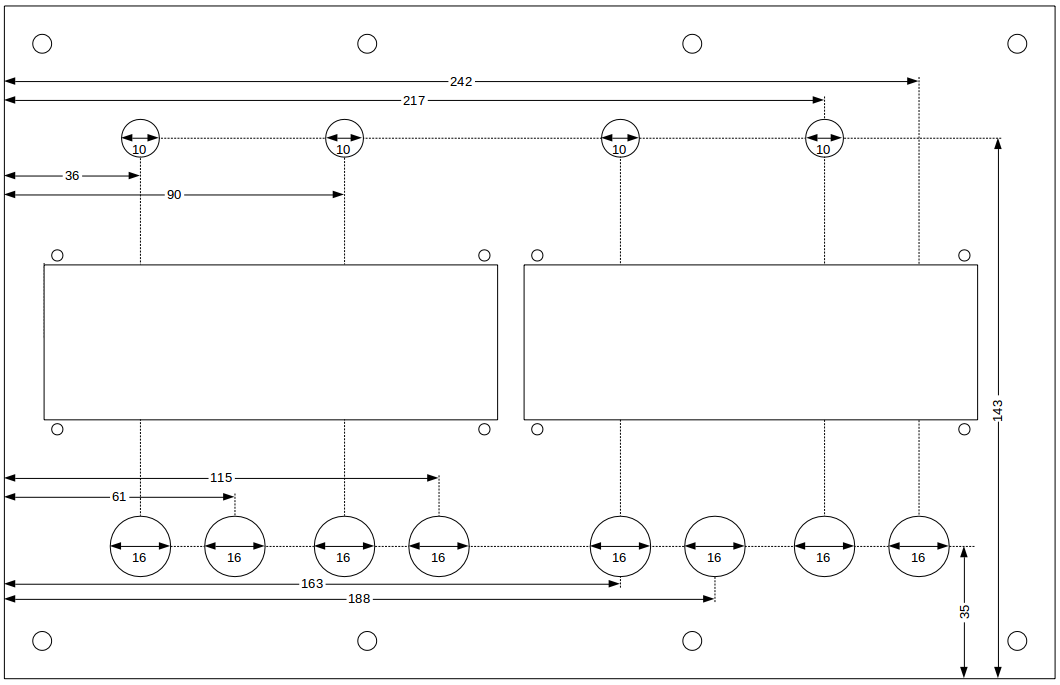

Untere Frontplatte – Bedienelemente

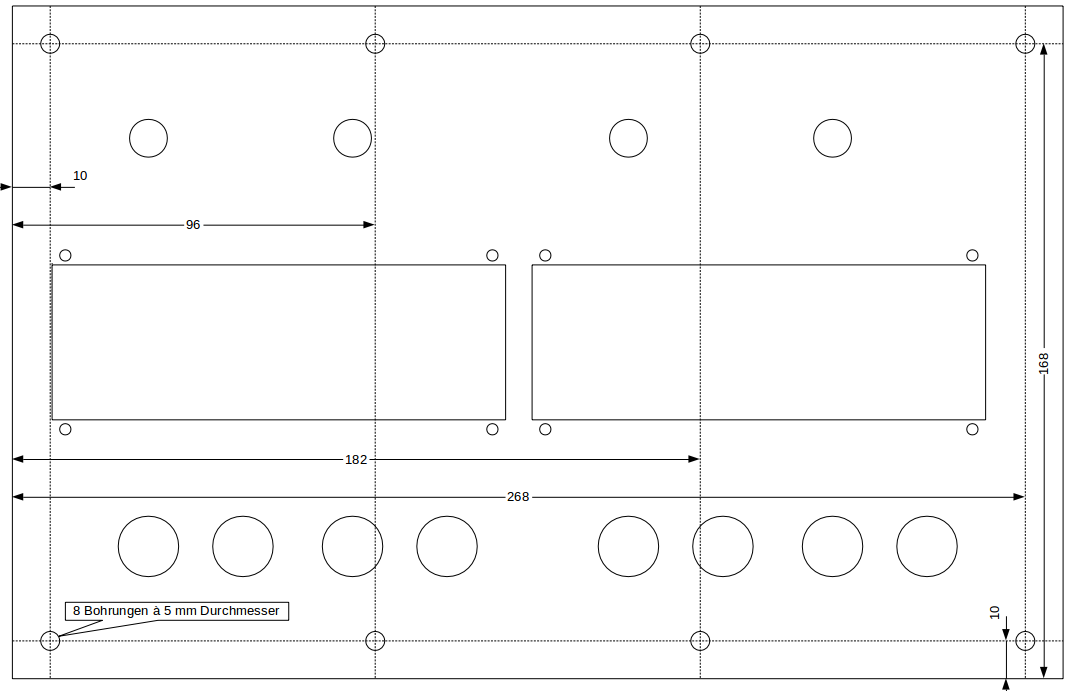

Untere Frontplatte – Befestigungsbohrungen

Download untere-frontplatte.pdf
